 SPECIFICATIONS |
||||||||||||||||||||||||||||||||||||||||||||||||||||
  |
   |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Control system | Microcomputer system | |||||||||||||||||||||||||||||||||||||||||||||||||||
| External memory |
The data is managed by PT*4. Approximately 1 MB is required for a piece of data. (One type per 3.5-inch 2HD floppy disk) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Program data*1 | Point count: Max. 10000 points | |||||||||||||||||||||||||||||||||||||||||||||||||||

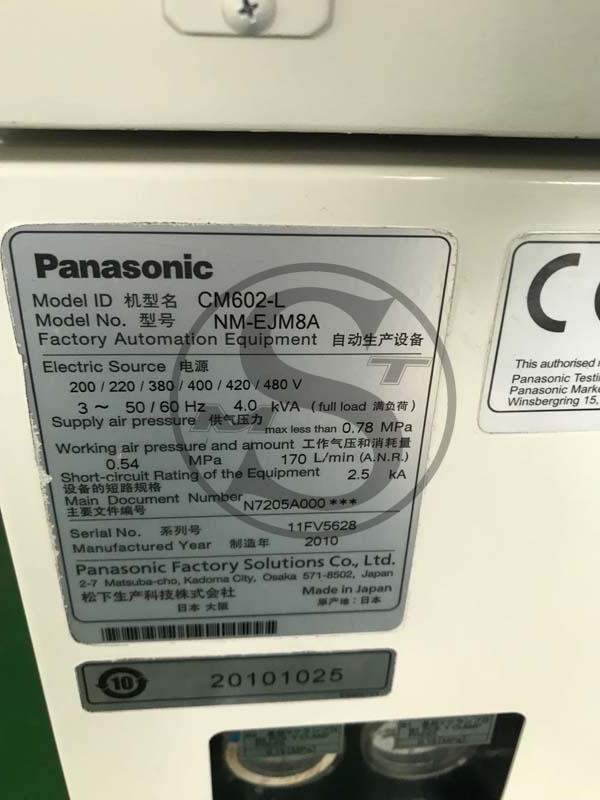

| Power source | Machine body |
Normal service source: Three-phase 200/220 VAC ± 10 VAC, Three-phase 380/400/420/480 VAC ±20 VAC Frequency: 50/60 Hz |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power supply for HUB*3 |
Single-phase 100 VAC to 240 VAC, Frequency: 50/60 Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Rated capacity | Machine body | 4.0 kVA | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power supply for HUB*3 |
140 VA | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Supply air pressure | 0.49 MPa to 0.78 MPa (Working air pressure: 0.49 MPa to 0.54 MPa) | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Supply air volume | 170 L/min (A.N.R.) | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Outside dimension |
2350 mm (W) × 2690 mm (D) × 1430 mm (H) (Three-color signal tower and color touch panels not included) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Mass*2 | Mass of main body |
3400 kg (Standard configuration, excluding 140 kg of a collectively changing truck) |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mass of collectively changing truck |
140 kg (per unit) | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mass of standard configuration |
3960 kg (One main body and four collectively changing trucks) | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environmental condition |
Temperature: 10°C to 35°C Humidity: 25% RH to 75% RH (No condensation) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
Transportation and storage condition |
Temperature: −20°C to 60°C Humidity: 75% RH or less (No condensation) |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Altitude | 1000 m or less, above sea level | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Noise | < 70 dB (A) | |||||||||||||||||||||||||||||||||||||||||||||||||||
